美邦儀器技術期刊丨三十六期
發布時間：2021-4-28
主  題：彈子頂破對織物的作用
      在織物四周固定的情況下，從織物的一面給予垂直作用力使其破壞的現象，稱為頂破。頂破的受力方式與單向拉伸斷裂不同，它屬于多向受力破壞。織物頂破時往往同時受到經向、緯向、斜向等方面的外力，特別是某些針織品具有縱向延伸、橫向收縮的特征，縱向和橫向互相影響較大，如果采用拉伸強力試驗，必須對經向、緯向和斜向分別測試，而頂破試驗可對織物強力做一次性綜合評價。另外由于破裂試驗各向均等受力，不會產生“頸縮”現象，所以這項檢測特別適用于針織物、三向織物、非織造布及降落傘用布。
      頂破強力是考核部分針織物內在質量的項目之一，也是反映某些織物機械性能的重要指標。彈子式頂破強力機測得的指標是頂破強力和頂破伸長。
      帶你了解下有關我司開發的彈子頂破強力機

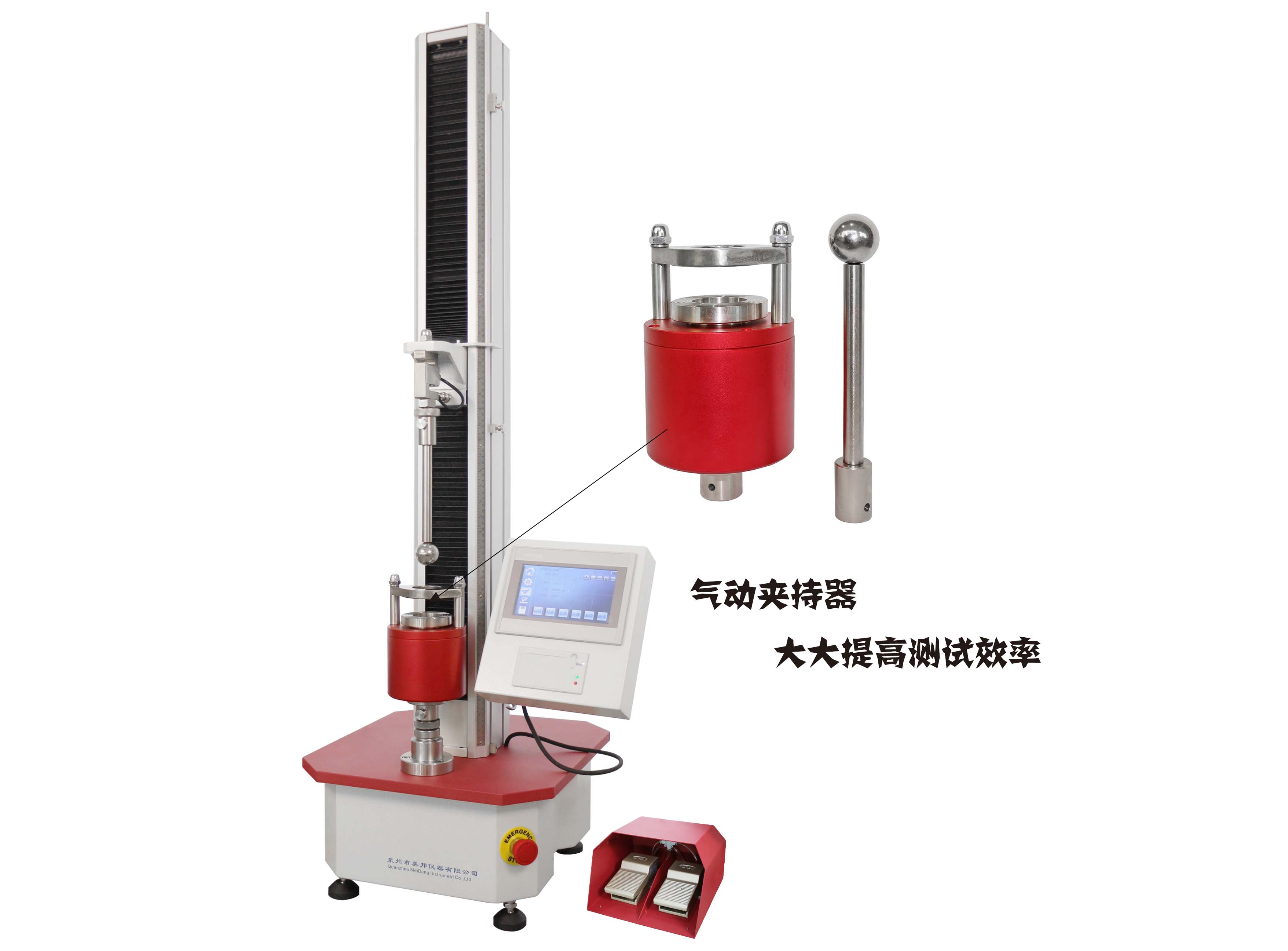

YG031DK彈子頂破強力機

【適用范圍】
用于棉織物、彈性織物及襪類和手套產品的鋼球頂破強力和擴張度的測試。
【符合標準】
GB/T 19976 紡織品 頂破強力的測定 鋼球法
FZ/T 01030、FZ/T 60019、ASTM D 3787、ASTM D 6796
【儀器特性】
01、觸摸屏控制，中英文菜單，人機對話模式，操作便捷。
02、內置熱敏打印機，方便現場快速打印測試結果。
03、專業電腦分析軟件可與電腦實現雙向操作，可進行報表統計、曲線圖直觀分析等。該軟件為開放式軟件，可根據自身需求，編輯所需測試程序。并可支持遠程對儀器升級和維護。
04、傳動系統采用交流伺服驅動系統、同步帶輪、高精度滾珠絲桿組件。儀器橫梁移動平穩，噪音低，伸長精度高。
05、采用鋁合金型材立柱，表面采用高溫固化噴塑處理，耐刮擦且不易褪色。
06、采用多種保護措施：橫梁上、下限位保護裝置；夾具防碰保護裝置；傳感器超負荷保護；過流、過壓等保護；可設置位移和負荷限位軟件保護；并對主要部件進行實時監測和顯示故障信息；因此儀器使用更加安全可靠。
07、提供了多種人性化的自動模式；儀器夾持距離數字設置，并自動定位。
08、儀器控制方式主機觸摸屏控制、臺式電腦控制兩種模式任選。
【技術參數】
01、量      程：1000N、2500N、5000N（可選）
02、測力范圍：滿量程的1%～100%
03、測力精度：≤±0.2%F·S
04、采集頻率：2000次/秒
05、分 度 值：0.1N（1000N量程，根據量程）
06、單位可選：cN、N、kN、gf、kgf、lbf
07、位移速度：0.1～500mm/min數字調速，誤差≤±1%
08、位移分辨率：0.01mm
09、彈子下降動程：120mm
10、夾具直徑：45mm（可選φ25mm）
11、沖破彈子直徑：25mm（可選φ20mm φ38mm）
12、試樣夾持：氣動夾持
13、外形尺寸：430×480×1500mm
14、重       量：54kg
15、電       源：AC220V 50Hz 500W

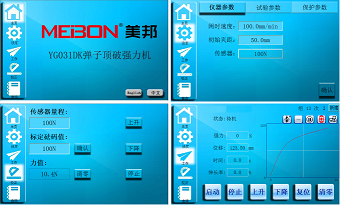

【操作界面】

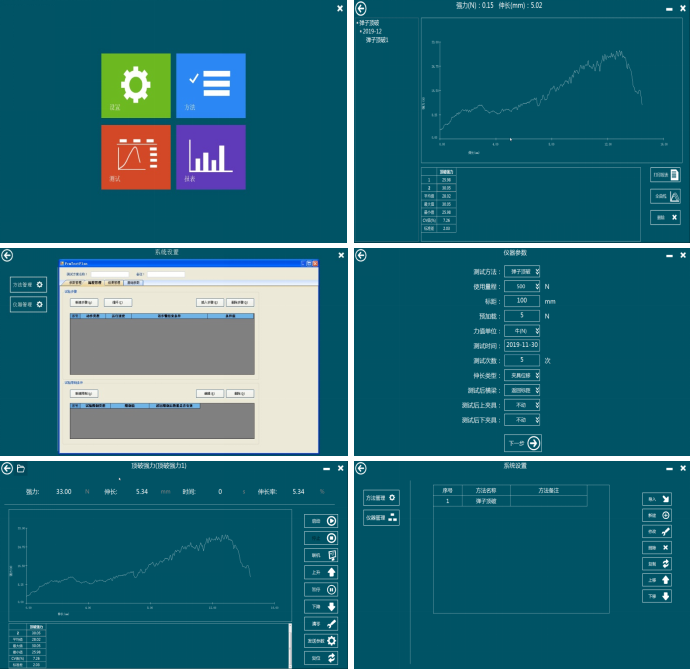

【軟件界面】
